Mengaplikasikan Autrol APT 3200 dengan Finetek PM 1430

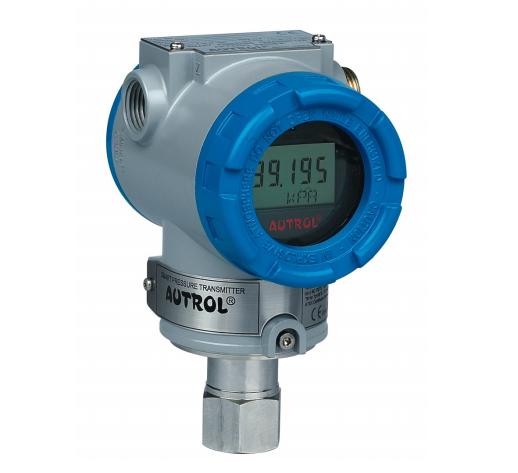

Smart Pressure Transmitter APT 3200 keluaran Autrol merupakan transmitter yang berbasis mikrokontroller, memiliki standar skala output 4mA – 20mA untuk kisaran tekanan sesuai yang kita inginkan dan  dapat di-konfigurasi ( program ulang ) dengan digital HART Communicator dan PC serta bisa dikombinasikan dengan DCS, PLC, SCADA dan lain-lain. Jangan lupa untuk melakukan kalibrasi setelah pemasangan karena tidak semua vessel memiliki ukuran diameter dan ketinggian yang sama.

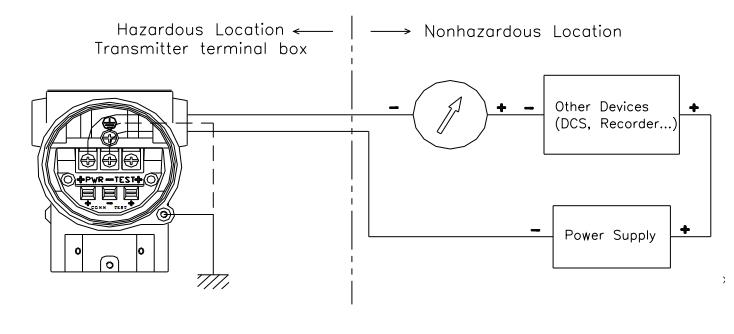

Gambar Cara Instalasi Smart Pressure Transmitter APT 3200

Display Panel Meter PM 1430 keluaran Finetek merupakan Display numeric dengan 4 digit seven segmen LED berwarna merah dengan power supply yang bisa dipilih sesuai power yang tersedia ( 85 – 265 Vac atau 18 – 36 Vdc ), input dan output signal yang bisa dipilih sesuai aplikasi, dan relay control sebanyak 2 hingga 4 buah tergantung menyesuaikan model.

Gambar Display Panel Meter PM 1430

 Kali ini, kita Mengaplikasikan Autrol APT 3200 dengan Finetek PM 1430 dalam menghitung volume sebuah vessel. Secara prinsip kerja  dapat dijabarkan bahwa APT 3200 menghitung volume berdasarkan tekanan yang masuk, dikonversikan serta dikeluarkan dalam bentuk signal output 4mA – 20mA yang kemudian ditampilkan oleh PM 1430 untuk diaplikasikan guna menyalakan lampu signal, alarm ataupun instrument lain sesuai kebutuhan designer control.

Berikut wiring diagram aplikasi Autrol APT 3200 dengan Finetek PM 1430 :



Jangan lupa memasang resistor 250 Ohm yang diperlukan untuk configurasi melalui HART Communicator maupun via PC.
Tiada gading yang tak retak, kita sama-sama dalam posisi masih belajar, apabila ada kekurangan harap dikoreksi dan ditulis dalam kolom komentar.

Keyword : Autrol APT 3200, Finetek PM 1430, Smart Pressure Transmitter, mikrokontroller, 4mA – 20mA, HART Communicator, DCS, PLC, SCADA, Display Panel Meter, relay control, resistor 250 Ohm






Silahkan Klik Tombol Donasi jika Anda Berkenan Memberikan Bantuan untuk Perkembangan Blog ini.
Semoga Blog ini Memberikan Kemanfaatan bagi Kita Semua, Amin.

Please klik " Donate "  to help growth this blog. I Hope It Usefull for Us, Amin.

readmore »»

  • Digg
  • Del.icio.us
  • StumbleUpon
  • Reddit
  • RSS
Read User's Comments0

MENGAPLIKASIKAN TEMPERATURE CONTROLLER SEBAGAI PRESSURE CONTROLLER



Controller seri TZN4L keluaran AUTONICS pada dasarnya merupakan temperature controller, tetapi kita dapat menggunakannya sebagai pressure controller dengan Mengubah Switch Pemilihan Input Sensor / Voltage / Ampere ( Jumper  Selector ) Dan Menyesuaikan Setting Parameter Di Dalamnya


Jangan sampai salah dalam memilih maupun memasang jumperan  karena berpengaruh pada parameter yang tampil dalam setting group.
Kita mengunakan kombinasi antara AUTONICS SP0324 sebagai power supply bagi controller , PSA-01 sebagai pressure sensor dan TZN4L sebagai controller.



Wiring diagramnya seperti gambar di bawah ini :


Terminal No 14 dan 15 pada TZN4L sengaja tidak kami isi / fungsikan, anda bisa menggunakan terminal tersebut untuk mengaktifkan actuator pneumatic valve maupun keperluan lain sesuai kebutuhan anda.

Setting parameter TZN4L seperti di bawah ini :

  1. First setting group ( tekan ‘ mode’ selama 3 detik )

    • SV-2      = 0
    • AL 1      =  isi dengan nilai high pressure  yang diinginkan
    • AHYS   = 0.01
    • P           = 1.0
    • I            = 0
    • D          = 0
    • IN-B    = 0.08
    • REST   = 0
    • LOCK = OFF

  1. Second setting group ( tekan ‘ mode’ dan ‘ ^ ‘ secara bersamaan selama 3 detik )

    • IN-T = A—2
    • EV-1 = AL-5
    • AL-t = AL-A
    • At-t = Tun 1
    • Pidt = Pid.S
    • o-Ft = HEAT
    • H-SC = high pressure range / span
    • L-SC = low pressure range / zero
    • RAMP = OFF
    • LOCK = OFF

Setting PSA-01 seperti di bawah ini :

  • UNT    = isikan dengan unit pressure yang dikehendaki
  • OUT    = isikan dengan output mode yg dikehendaki
  • SPD     = isikan dengan response time yang dikehendaki
  • A-1      = isikan dengan low press range, ex : 0 psi
  • A-5      = isikan dengan high press range, ex : 14.5 psi
  • KEY    = UNL

Semua yang ada di atas telah diplikasikan dan dicoba. Kita sama-sama dalam taraf belajar, jadi anda bisa memberi koreksi bila ada kekurangan .
Semoga bermanfaat.
